2..根據實驗測得的液位階躍響應曲線,確定其特征參數K、


二、實驗設備
1.IPA 1 COMPACT STATION—DDC控制模塊
2.計算機及MCGS組態軟件—DDC控制實驗_ModBusRTU.MCG
3.實驗專用線若干及RS485轉232通訊線一根。
三、實驗原理
階躍響應測試法是被控對象在開環運行狀態下,待工況穩定后,通過控制器手動操作改變對象的輸入信號(階躍信號),同時記錄對象的輸出數據和階躍響應曲線。然后根據跟定對象模型的形式,對實驗數據進行合理的處理,確定模型中的相關參數。
具有自衡能力的單容水箱示意圖如圖2.1所示。

圖2.1.1 具有自衡能力的單容水箱示意圖
根據物料平衡方程,可得出單容液位過程的傳遞函數為

考慮到對象的滯后時間,則單容液位過程的傳遞函數可用式(2.2)表示

通過實驗的方法,可以測得一階系統的階躍響應模型。
實驗方法如下:

圖2.1.2 具有純滯后的一階慣性對象的S型階躍響應曲線
1.手動改變控制器的輸出信號


2.由階躍響應曲線計算被測對象的特征參數
對象的近似模型:

由圖2.2可得,穩態增益


純滯后時間




四、實驗內容與步驟(以差壓變送器液位信號舉例)
1.了解實驗裝置中的對象,流程圖如圖2.1.3所示。

2.接好實驗導線。
在傳感器信號輸出區域,將上水箱液位信號LT1用實驗線連接到DDC控制模塊的AI0信號輸入端,正負一一對應。
將DDC控制模塊輸出信號AO0連接到執行器控制信號輸入?yún)^(qū)的電動調節閥控制信號端口,正負一一對應。
3.使用485轉232通訊線將控制臺側邊DDC通訊口 “COM1” 與上位機連接。
4.將手動閥門1V1、V3、V4打開,將手動閥門1V2關閉。
5.先打開控制臺左側的總電源開關,按“Start”按鈕啟動設備,再打開DDC電源開關。
6.運行計算機上的 DDC控制實驗_ModBusRTU.MCG工程,選擇“系統管理”下拉菜單中的“用戶登錄”。如圖2.1.4所示。

圖2.1.4 MCGS登錄界面
7.出現窗口如圖2.5所示。

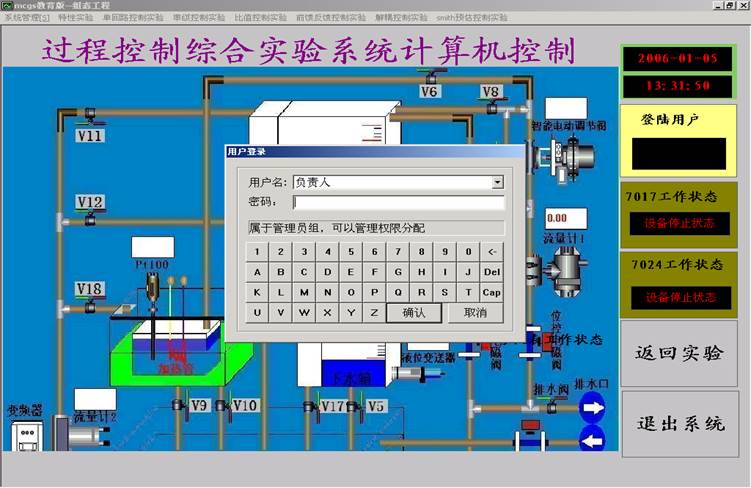

圖2.1.5 用戶登錄界面
8.點擊“確認”,用戶登錄完畢。選擇“特性實驗”下拉菜單中的“上水箱單容特性實驗”。如圖2.1.6所示。

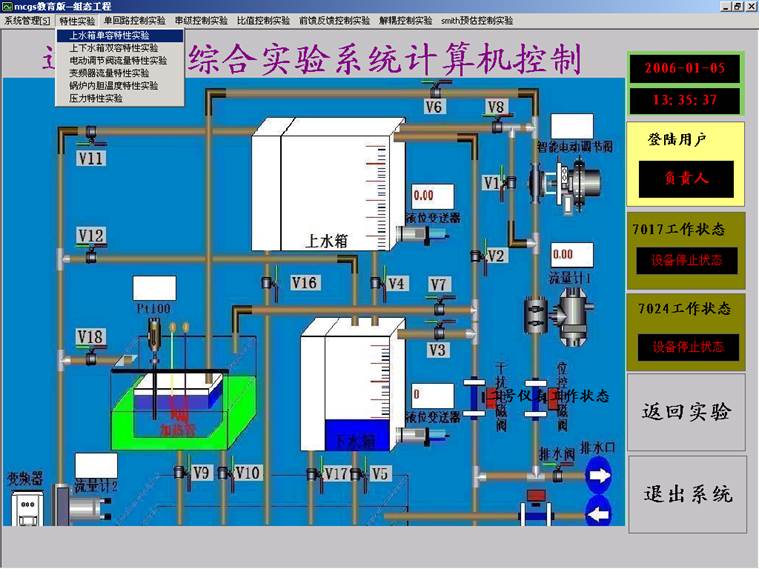

圖2.1.6“特性實驗”下拉菜單
9.出現如圖2.1.7所示的“單容特性實驗”界面。

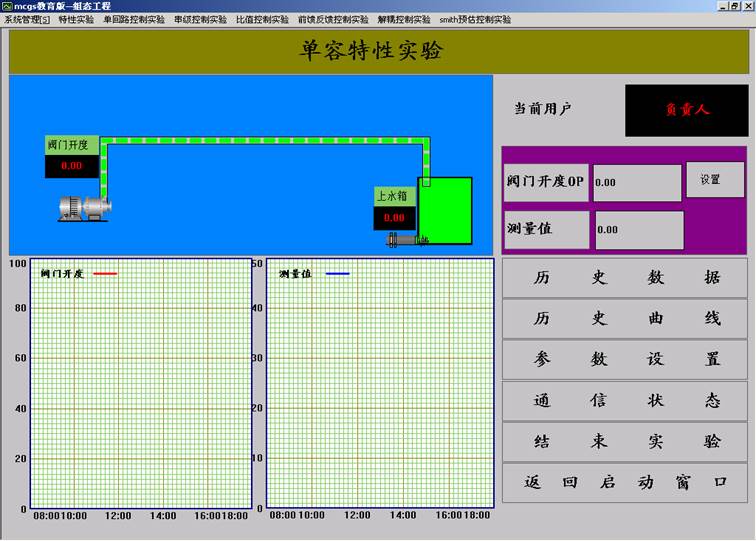

圖2.1.7 “單容特性實驗”界面
10.點擊“參數設置”,出現的界面如圖2.8所示。

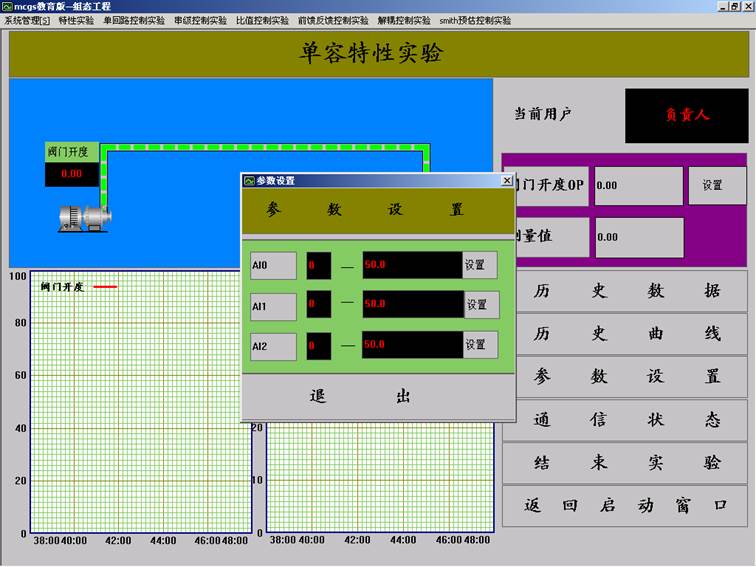

圖2.1.8 “參數設置”界面
11.將AI0設置為0 – 30。點擊退出,參數設置完畢。
12.設置閥門開度值(如:25%),在控制臺上打開水泵、電動調節閥電源。
13.增大閥門開度值,使系統輸入幅值適宜的階躍信號(階躍信號不要太大,估計上水箱水不要溢出),這時系統輸出也有一個變化的信號,使系統在較高液位也能達到平衡狀態。記下此時的電流值。
14.觀察計算機上的實時曲線和歷史曲線,直至達到新的平衡為止。
15.將閥門開度設置回原來的值,記錄一條液位下降的曲線。
16.曲線的分析處理,對實驗的記錄曲線分別進行分析和處理,處理結果記錄于表中。
17.實驗結束后,關閉水泵1、電動調節閥電源,拆除實驗線。
階躍響應曲線數據處理記錄表
測量值況 參數值 |
低液位 | ||
K1 | T1 | τ1 | |
1 | |||
2 | |||
平均值 |
五、實驗報告要求
1. 畫出單容水箱液位特性測試實驗的結構框圖。
2. 根據實驗得到的數據及曲線,分析并計算出單容水箱液位對象的參數及傳遞函數。
六、思考題
1. 做本實驗時,為什么不能任意改變出水閥V3開度的大小?
2. 用響應曲線法確定對象的數學模型時,其精度與那些因素有關?
