計算機數據采集系統由數據采集卡、計算機及數據采集軟件組成，可以利用計算機的強大數據處理功能對實驗結果進行分析。
一、采集系統的組成
1、高分辨率數據采集卡
數據采集卡已安裝于儀器內部，其采集的數據即為實驗設備上數字電壓表的信號輸入端。
技術指標為：12位A/D轉換；分辨率1/2048；采樣周期1ms～1000ms，可自行設定；采集方式分單次和連續兩種模式，單次模式用于采集一個靜態的數據，連續模式用于采集動態的連續數據。
2、實驗軟件
提供一張軟盤，運行軟盤中的setup.exe文件，按照提示進行安裝。
3、通訊約定
利用計算機的串行接口RS232，波特率115200，1個停止位，無奇偶校驗位。
二、應用程序的使用環境要求
1、計算機硬件配置要求
CPU：1000 兆赫 (MHz)Pentium處理器以上；
內存：1256M，建議1512M以上；
硬盤：安裝空間150M以上，安裝盤可用空間1500M以上；
光驅：1CD 或DVD 驅動器；
串口：COM1或1COM2；
網卡：10M/100M網卡；
顯示器：VGA以上，推薦800×600分辯率。
2、 計算機軟件環境要求：
Windows XP/2000/2003操作系統。
3、啟動計算機，進入Windows系統，在資源管理器中雙擊安裝盤上的“
”，顯示如圖2-1所示：

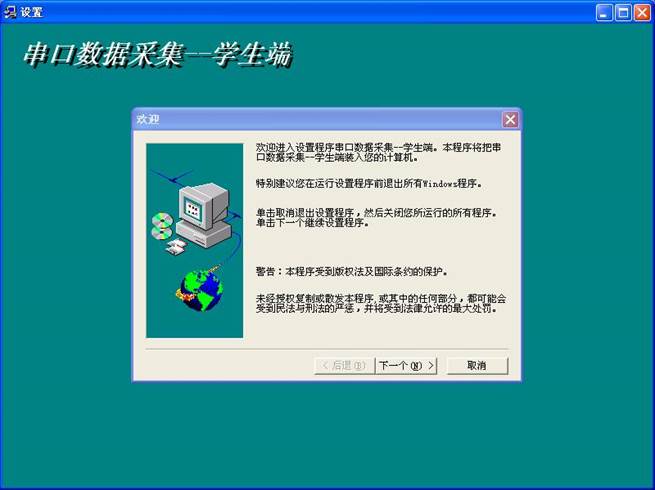

圖2-1
點擊[下一個（N）]按鈕，顯示如圖2-2所示：

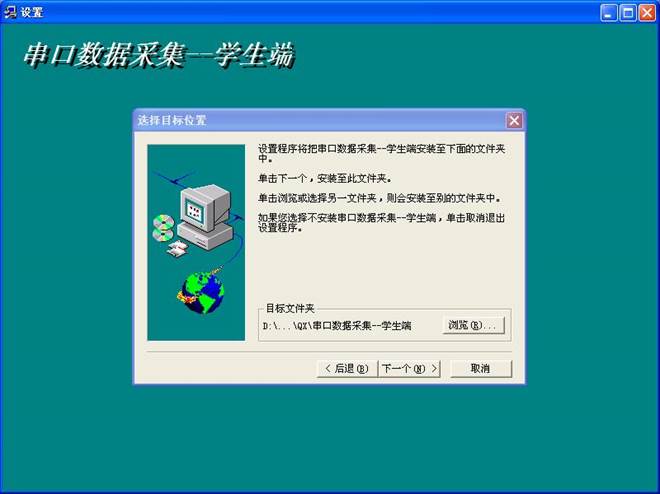

圖2-2
按[瀏覽]按鈕可自定義安裝路徑，如圖2-3所示，這里采用默認安裝，即點擊[下一個（N）]按鈕繼續安裝，然后點擊[下一個（N）]按鈕顯示如圖2-4所示。

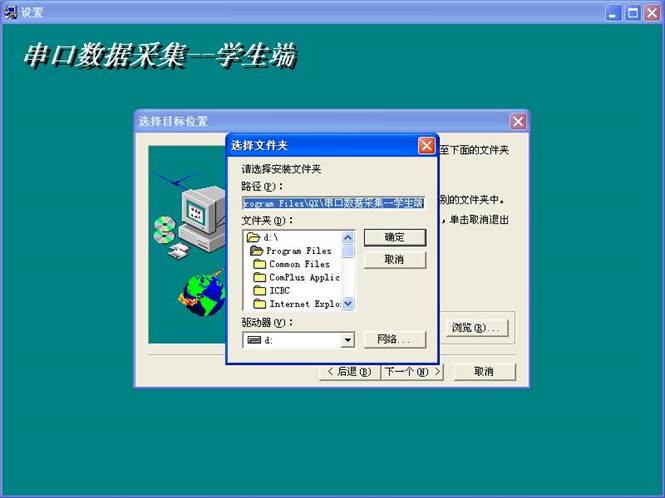

圖2-3

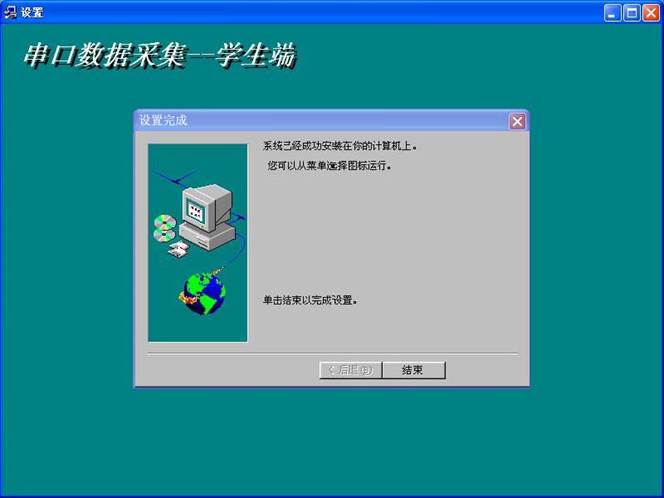

圖2-4
安裝完成后，點擊[結束]按鈕完成本程序的安裝。
三、實驗軟件的使用
1、實驗前先用隨機的通訊線將數據采集卡與計算機空閑的COM口相連。
2、在通訊設置選擇所連接的COM口。
3、啟動主程序，鼠標雙擊桌面上的快捷“
”， 啟動程序后界面如圖3-1所示。

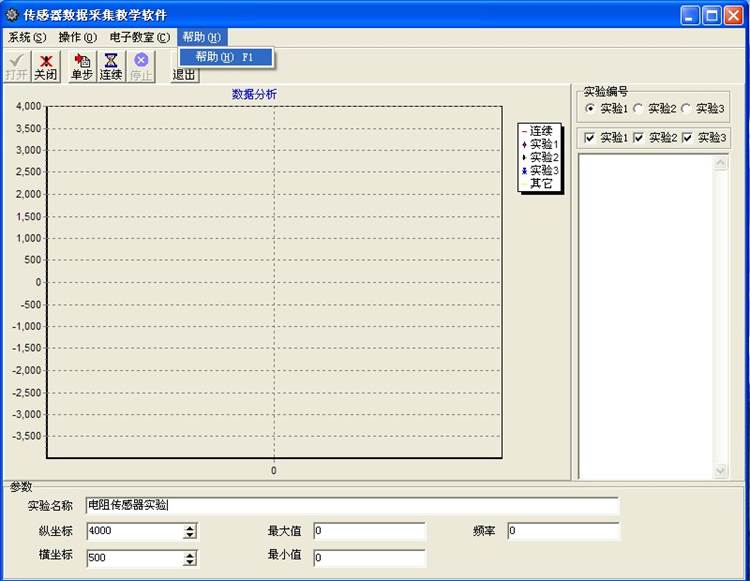

圖3-1
三、基本使用
1、點擊“系統”菜單下的“系統設置”設置相應的COM、波特率115200，1個停止位，無奇偶校驗位。
2、點擊[打開]按鈕，設置好實驗名稱，然后點擊[單步]或[連續]按鈕進行數據采集，點擊[關閉]按鈕停止采樣，點擊[保存]按鈕保存實驗數據，點擊[裝載文件]按鈕打開已保存的數據文件，點擊[打印]按鈕打印預覽裝載的文件。
3、單次采集每組最多采集30個數據，實驗結果曲線可以用實驗點間連線和直接連線方式顯示，可以同屏顯示幾組實驗曲線用于進行比較，如電阻式傳感器的單臂、半橋、全橋特性的比較；連續采集最高采樣頻率為1KHz，最長采集時間為10s。
4、點擊“幫助”菜單下的“幫助”子菜單即可查看基本使用在線幫助。
五、故障分析
1、不能進入軟件主界面：請檢查是否按要求將附帶的軟件正確安裝。
2、不能找開COM口：請檢查Windows系統中“調制解調器”選項中的“診斷”項目；檢查該COM口是否被占用或該COM口的中斷號是否與其他硬件有沖突。
3、不能進行采集：檢查實驗臺（箱）與計算機的通訊線是否正常連接或?qū)嶒炁_（箱）是否開機。
