用PLC構成電鍍槽生產(chǎn)控制
二、實訓器材
（1）實訓屏一套
（2）模塊-PLC一塊
（3）連接導線若干
三、實訓步驟

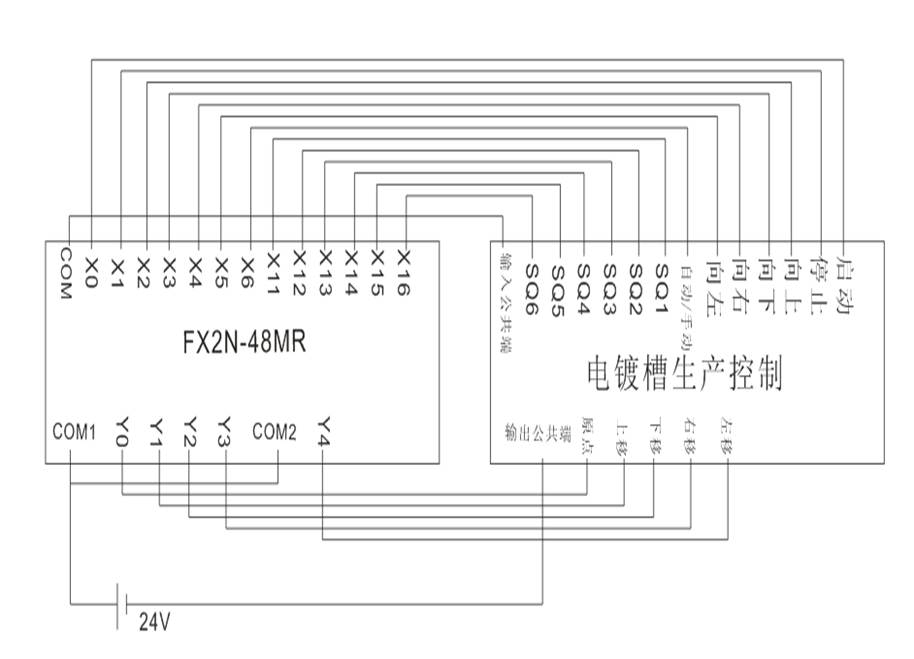

1．實物接線圖
2．控制要求:工件放入第一槽電鍍槽中，電鍍280秒后提起，停放28秒，讓鍍液從工件上流回電鍍槽，然后放入第二槽回收液槽中浸30秒，提起后停15秒，再放入第三槽清水槽中清洗30秒，最后提起停15秒后，行車返回原位

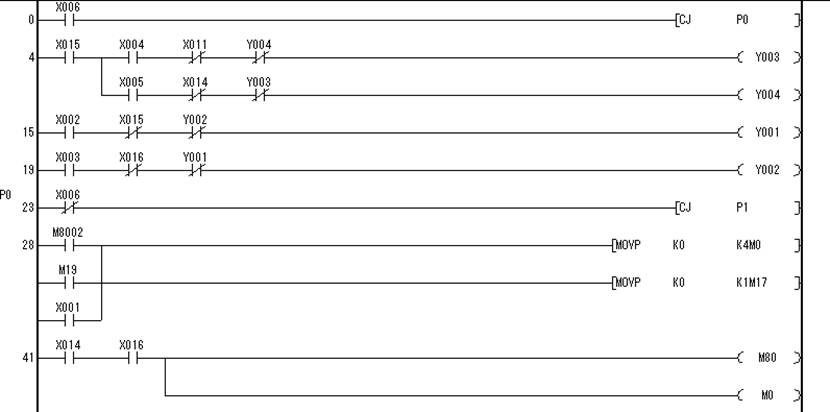

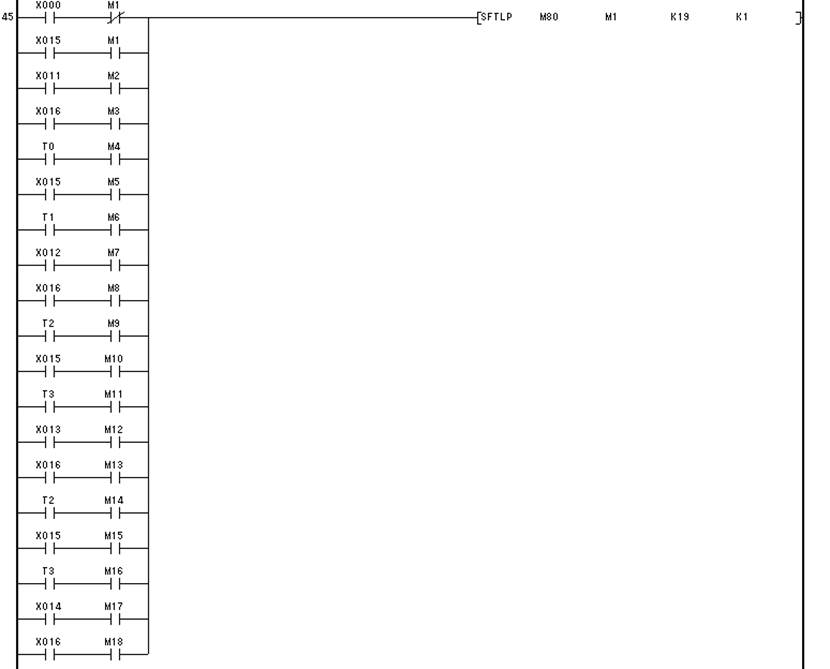

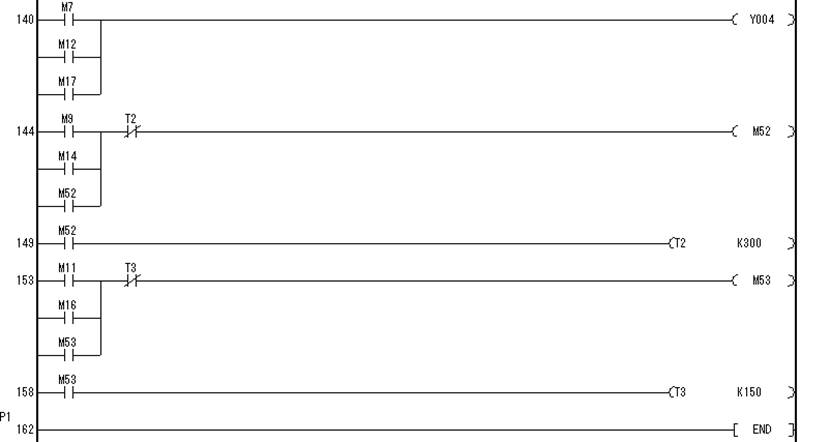

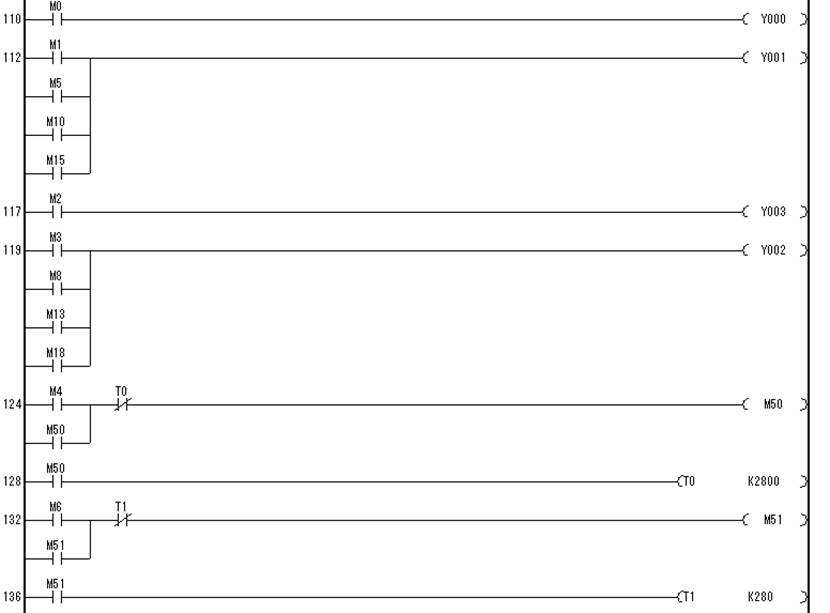

3．I/O分配
| 輸入信號 | 輸入信號 | ||||
| 名稱 | 功能 | I/O編號 | 名稱 | 功能 | I/O編號 |
| SB1 | 啟動 | X0 | SQ4 | 行車左限位(后退) | X14 |
| SB2 | 停止 | X1 | SQ5 | 吊鉤限位(提升) | X15 |
| SB3 | 吊鉤提升 | X2 | SQ6 | 吊鉤限位(下降) | X16 |
| SB4 | 吊鉤下降 | X3 | 輸出信號 | ||
| SB5 | 行車前進 | X4 | 名稱 | 功能 | I/O編號 |
| SB6 | 行車后退 | X5 | ZD | 原點指示燈 | Y0 |
| SA1 | 選擇開關(手/自) | X6 | KM1 | 吊鉤提升電機上移 | Y1 |
| SQ1 | 行車右限位(前進) | X11 | KM2 | 吊鉤提升電機下移 | Y2 |
| SQ2 | 行車(第二槽)定位 | X12 | KM3 | 行車電機右移 | Y3 |
| SQ3 | 行車(第三槽)定位 | X13 | KM4 | 行車電機左移 | Y4 |
