實驗五 軸系結構創意組合設計
一、實驗?zāi)康?nbsp; 1．熟悉并掌握軸系結構設計中有關軸的結構設計，滾動軸承組合設計的基本方法。 2．熟悉并掌握軸、軸上零件的結構形狀及功用，工藝要求和裝配關系。 3．了解軸及軸上零件的定位和固定方法。 4．熟悉軸承的類型、布置、安裝及調整方法，以及潤滑和密封方式。 二、實驗設備和工具 1．組合式軸系結構設計與分析實驗箱 箱內提供可組成圓柱齒輪軸系，小圓錐齒輪軸系，以及蝸輪、蝸桿軸系三類軸系結構模型的成套零件。 2．測量及繪圖工具：鋼板尺、游標卡尺、鉛筆、三角板等。 三、實驗內容 1．選擇題號。 2．進行軸的結構設計與滾動軸承組合設計。 每組學生根據實驗題號的要求進行軸系結構設計，選擇軸承類型，解決軸上零件定位、固定，軸承安裝與調節、潤滑與密封等問題。
一、實驗?zāi)康?nbsp; 1．熟悉并掌握軸系結構設計中有關軸的結構設計，滾動軸承組合設計的基本方法。 2．熟悉并掌握軸、軸上零件的結構形狀及功用，工藝要求和裝配關系。 3．了解軸及軸上零件的定位和固定方法。 4．熟悉軸承的類型、布置、安裝及調整方法，以及潤滑和密封方式。 二、實驗設備和工具 1．組合式軸系結構設計與分析實驗箱 箱內提供可組成圓柱齒輪軸系，小圓錐齒輪軸系，以及蝸輪、蝸桿軸系三類軸系結構模型的成套零件。 2．測量及繪圖工具：鋼板尺、游標卡尺、鉛筆、三角板等。 三、實驗內容 1．選擇題號。 2．進行軸的結構設計與滾動軸承組合設計。 每組學生根據實驗題號的要求進行軸系結構設計，選擇軸承類型，解決軸上零件定位、固定，軸承安裝與調節、潤滑與密封等問題。

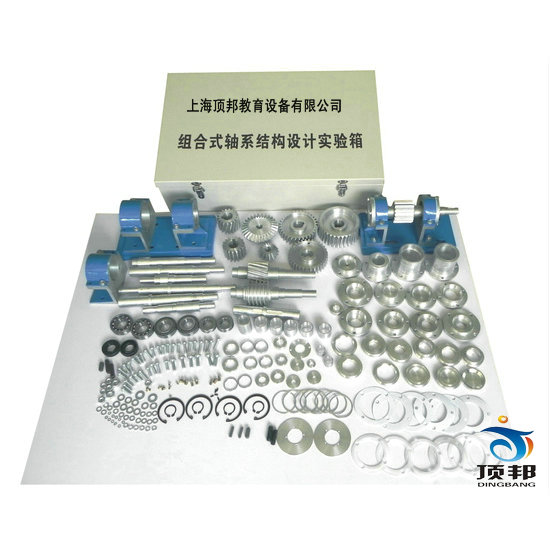

DB-JGSJ 創意式軸系結構設計實驗箱
商品詳細介紹：
一、主要特點
1、本實驗箱具有軸系結構設計和軸系結構分析兩大實驗功能，培養學生的機構設計能力具有良好的使用效果；
2、零件軸的結構形式多樣，使學生的靈活性和多樣樣有更深入的了解
3、軸及軸上零件定位準確、固定可靠、軸上零件便于拆裝和調整。
4、能方便地組合出數十種軸系結構方案，具有內容系統，方案多樣的優點。
5、配有實驗指導書和裝拆工具供學生按照設計思路進行裝配和模擬設計。
6、實驗箱可供5-7人使用。
二、實驗內容(7-10選配）
1、單級齒輪減速器輸入軸設計 6、 齒輪傳動的軸系設計
2、二級齒輪減速器輸入軸設計 7、 鏈傳動的軸系設計
3、二級齒輪減速器中間軸設計 8、 齒輪鏈傳動組合軸系設計
4、蝸輪蝸桿輸入軸設計 9、 齒輪帶傳動的組合設計
5、錐齒輪減速器輸入軸設計 10、 齒輪、帶和鏈傳動設計
三、主要技術參數
1：外形尺寸：580x360x200
2：重量：約20KG
