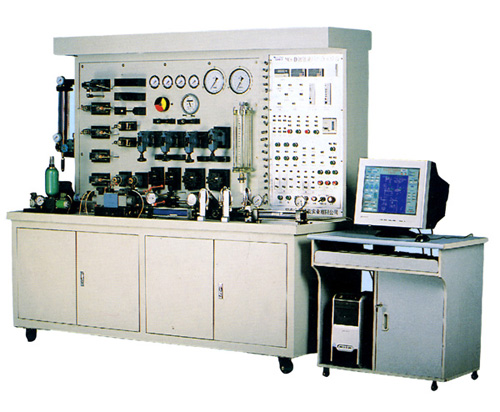

DB-DY01 電液比例綜合實驗臺
一、電液比例技術概述
電液比例技術是利用電信號控制液壓系統中流量、壓力等參數的一種先進控制方法。其基本原理是通過比例電磁鐵將電信號轉換為機械位移，進而控制液壓閥的開口度，實現對液壓參數的連續、精確控制。電液比例系統主要由比例閥、控制器、傳感器和執行元件組成，具有控制精度高、響應速度快、節能效果好等優點。
在現代工程領域，電液比例技術廣泛應用于各類機電控制系統中。例如，在工程機械中，用于實現挖掘機、起重機等設備的精確動作控制；在航空航天領域，用于飛機舵面和起落架的控制；在自動化生產線中，用于實現高精度的位置和速度控制。隨著技術的發展，電液比例系統正朝著數字化、智能化和網絡化的方向發展。
二、電液比例綜合實驗臺的設計
實驗臺的整體結構設計采用模塊化思想，便于拆卸、組裝和維護。主體框架采用高強度鋼材焊接而成，表面進行防銹處理，確保長期使用的穩定性。操作面板布局合理，各控制元件和顯示儀表排列有序，方便學生觀察和操作。
液壓系統設計是實驗臺的核心部分。系統采用變量泵作為動力源，可根據需要調節流量和壓力。執行元件包括液壓缸和液壓馬達，可模擬不同的工作場景�？刂圃ū壤较蜷y、比例壓力閥和比例流量閥，可實現多種控制功能。系統還配備了過濾器、冷卻器等輔助元件，確保系統長期穩定運行。
控制系統設計采用PLC和觸摸屏相結合的方式。PLC負責邏輯控制和信號處理，觸摸屏提供人機交互界面。學生可通過觸摸屏設置系統參數、選擇控制模式，并實時監控系統運行狀態。控制系統還具備故障診斷和安全保護功能，確保實驗過程的安全可靠。
數據采集系統由傳感器、數據采集卡和計算機組成。系統可實時采集壓力、流量、位移、速度等參數，并通過專用軟件進行分析和處理。學生可通過計算機觀察系統動態特性，進行數據分析和曲線繪制，深入理解電液比例系統的工作原理和性能特點。
三、電液比例綜合實驗臺的應用
在教學應用方面，實驗臺可支持機電控制課程的實驗教學和課程設計。通過基礎性實驗，學生可掌握電液比例元件的工作原理和基本性能；通過綜合性實驗，學生可學習電液比例系統的設計方法和調試技巧；通過創新性實驗，學生可探索電液比例技術的新應用和新方法。實驗臺還可用于畢業設計和技能競賽，培養學生的工程實踐能力和創新意識。
在科研應用方面，實驗臺為電液比例技術的研究提供了良好的實驗平臺。研究人員可利用實驗臺進行新型比例閥的性能測試、電液比例系統的動態特性分析以及先進控制算法的驗證。實驗臺的模塊化設計便于系統的擴展和改造，可滿足不同研究需求。此外，實驗臺還可用于企業技術人員的培訓和繼續教育，提高從業人員的專業技能。
四、結論
本研究設計并開發了一套功能完善、操作便捷的電液比例綜合實驗臺。該實驗臺采用模塊化設計，集成了液壓系統、控制系統和數據采集系統，能夠滿足教學和科研的多種需求。通過在教學和科研中的應用實踐，證明該實驗臺能夠有效提高學生的實踐能力和創新意識，為電液比例技術的教學和研究提供了重要平臺。
未來，我們將繼續完善實驗臺的功能，增加智能化元素，如引入虛擬現實技術和人工智能算法，進一步提升實驗效果。同時，我們也將探索實驗臺在產學研合作中的應用，為電液比例技術的發展做出更大貢獻。
