透明液壓PLC控制實驗臺

　
液壓實驗臺,通過訓練培養學生的專業綜合素質，綜合運用所學知識和專業技能進行本專業工程設計的能力，解決本專業實際問題的能力和創新實踐能力，同時極大拓寬了學生的知識領域，使學生的知識結構更加合理，以適應社會對高技能人才的需求。液壓實驗臺,液壓plc控制實驗臺,液壓傳動實驗臺,液壓實驗系統，透明液壓實驗臺,PLC控制液壓實驗臺,液壓實訓裝置,液壓實訓設備廣泛用于學校、部隊、院校、機械、汽車、船舶、醫療、航空、鋼鐵、煤礦、電力、石油、機械工程等各個領域。液壓實驗臺,液壓PLC控制實驗臺，液壓元件拆裝實驗臺,液壓實驗室設備,液壓與氣動實驗臺面向機電一體化、機械工程和自動化專業開設《液壓與氣動》《氣動控制技術》《液壓傳動》《PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣和液一體化的綜合實驗臺。液壓實驗元件均為透明有機材料制成，學生通過操作實驗及課程設計，可以更準確、形象的深入了解、掌握液壓、氣動元件的結構，液壓、氣動回路的控制原理及設計方法等。還能通過實驗掌握PLC可編程序控制的功能、控制原理及編程技巧等。
液壓實驗臺,液壓氣動實訓室是工程系專業實訓室之一，液壓與氣動實訓平臺可承擔工程系機械制造及自動化專業、機電設備維修與管理專業、智能化農機裝備技術專業以及汽車運用技術等專業的液壓與氣動課程的實驗或?qū)嵱?xùn)。液壓與氣動實訓室裝置主要有:220V/380V交流電源、液壓氣動試驗臺（液壓實驗裝置和、氣動與PLC 實驗裝置)、液壓油箱、氣泵、繼電器模塊、控制按鈕模塊、PLC主機模塊、時間繼電器模塊、基本指令編程模塊、液壓泵以及各類液壓元件和氣壓元件等儀器設備，液壓氣動實訓室、液壓與氣動實訓設備可進行液壓件拆裝、液壓元件性能測試、液壓回路安裝調試、氣動回路安裝調試、液壓仿真設計、液壓參數動態測試等實驗或?qū)嵱?xùn)。液壓與氣動實訓室裝置、液壓實驗裝置、液壓氣動試驗臺、通過實驗實訓，讓學生很好地理解和掌握液壓件結構、形狀、作用和工作原理方面的知識，液壓與氣動實訓室設備掌握常用的液壓回路作用、工作原理和使安裝調試用方法，掌握常用的氣動回路作用、工作原理和使安裝調試用方法，理論結合實際，提高動手能力，為將來從事與機械相關的設計、制造、維修等工作打下良好的基礎。

一、液壓實驗臺主要技術參數
1、電源：AC220V允差±l0%，50Hz；
2、直流電源輸入AC220V 輸出DC24V/3A
3、裝置容量：≤1kVA；
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、外形尺寸：1500mm×700mm×1750mm
7、液壓泵站：
（1）系統額定壓力0.8MPa；
（2）定量齒輪泵-電機1套：采用內軸一體式安裝，結構緊湊，噪音低；定量齒輪泵：額定流量6L∕min，壓力2.5 MPa；電機：功率250W，調速范圍0－1500r/min，外型尺寸：630mm×380mm×500mm。
（3）油箱：公頃容積45L；附有油溫液位計、過濾器、空氣濾清器、耐震壓力表，L-HL46號液壓油；
8、液壓元件：采用透明工藝加工而成，最大工作壓力2.0MPa。每個透明液壓元件皆配有底板，可方便、隨意地安放在操作面板上。油路搭接采用快換接頭，而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。
9、電器控制單元：
（1）電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的輸入交、直流電源及電流指示。啟動/停止按鈕主要用于控制液壓泵站與氣泵是否通電。配置急停按鈕等，提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
（2）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路DC輸入／8路繼電器輸出。
（3）配有控制模塊：PLC輸入、輸出模塊；繼電器模塊；控制按鈕模塊；時間繼電器模塊等。
11、電磁換向閥：DC24V 吸力3mpa
二、液壓實驗臺主要特點：液壓技術課程設計，以及可編程控制器(PLC)的學習及其基本應用實驗等，是機電一體化專業不可多得的實驗設備，掌握液壓元件的結構，液壓回路的控制原理及設計方法等。通過實驗，掌握PLC可編程控制器的功能，控制原理及編程技巧等。
1、液壓PLC控制實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等器件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。
3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶"T"溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。
6、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
三、透明液壓PLC控制基本實訓回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
22、用單向閥的保壓回路。
23、用換向閥的保壓回路。
24、PLC編程軟件學習和使用
25、PLC與計算機的通訊，在線調試、監控
26、PLC控制的液壓基本回路實訓（優化控制）

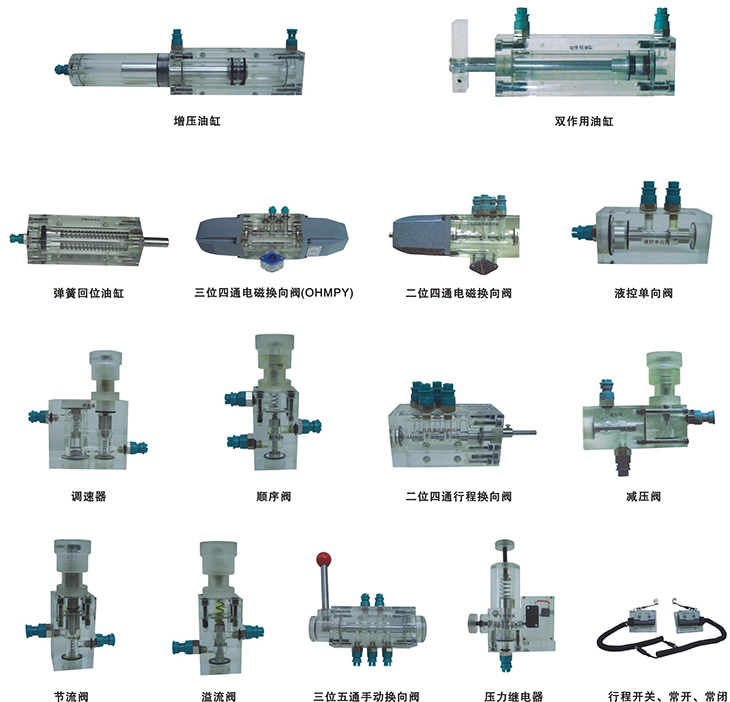

四、液壓元件

五、透明液壓實訓裝置清單

序號	名稱	型號	數量
1	實訓桌	1500×700×1750mm	1張
2	實訓臺		1臺
3	PLC主機模塊	FX1S-20MR	1塊
4	電源模塊		1塊
5	繼電器控制模塊		1塊
6	時間繼電器模塊		1塊
7	控制按鈕模塊		1塊
8	直流電機	泵站	1臺
9	直流電機專用調速控制模塊		1塊
10	數字轉速表與轉速傳感器		1個
11	齒輪油泵（CB-B6）		1個
12	溢流閥		1個
13	耐震壓力表		1個
14	油箱		1個
15	吸油過濾器		1個
16	空氣過濾器		1個
17	油溫液位計		1個
18	雙作用油缸（帶行程撞塊）	透明元件	2只
19	二位二通電磁換向閥	透明元件	1只
20	二位四通電磁換向閥	透明元件	2只
21	三位四通電磁換向閥（O型）	透明元件	1只
22	三位四通電磁換向閥（H型）	透明元件	1只
23	三位四通電磁換向閥（M型）	透明元件	1只
24	彈簧回位油缸	透明元件	1只
25	增壓油缸	透明元件	1只
26	輔助油箱	透明元件	1只
27	單向閥	透明元件	2只
28	液控單向閥	透明元件	2只
29	溢流閥（直動式）	透明元件	2只
30	溢流閥（先導式）	透明元件	1只
31	節流閥（直動式）	透明元件	1只
32	調速閥	透明元件	2只
33	順序閥	透明元件	2只
34	減壓閥	透明元件	1只
35	二位四通行程換向閥	透明元件	1只
36	三位五通手動換向閥	透明元件	1只
37	壓力繼電器	透明元件	1只
38	壓力表	透明元件	3只
39	三通接頭	透明元件	7只
40	四通接頭	透明元件	3只
41	行程開關		4只
42	透明液壓皮管		20米
43	油盤		1只
44	液壓油	L-HL46	15L
45	編程電纜	三菱	1條
46	國標電源線		1條
47	實驗導線		1包
48	快速油接頭		5只
78	工具箱		1個
79	內六角扳手		3把
80	螺絲刀		2把
81	剪刀		1把
82	活動板手		1把
83	尖嘴鉗		1把
84	液壓實訓說明書		1冊
85	PLC編程軟件、程序	光盤	1盤
