光照傳感器
本教材選用的光照傳感器廣泛適用于農業大棚、花卉培養等需要光照度的場合。傳感器內輸入電源，感應探頭，信號輸出三部分完全隔離。安全可靠，外觀美觀，安裝方便。2.3.1 傳感器參數
| 直流供電（默認） | 10-30VDC |
| 最大功耗 | 0.4W |
| 精度 | ±7%(25℃) |
| 光照強度量程 | 0-65535Lux；0-20萬Lux |
| 溫濕度量程 | -40℃~+60℃，0%RH~80%RH |
| 長期穩定性 | ≤5%/y |
| 響應時間 | 0.1s |
| 輸出信號 | 485(Modbus協議) |
2.3.2 硬件連接
電源接口為寬電壓電源輸入10-30V 均可。485 信號線接線時注意 A\B 兩條線不能接反，總線上多臺設備間地址不能沖突。

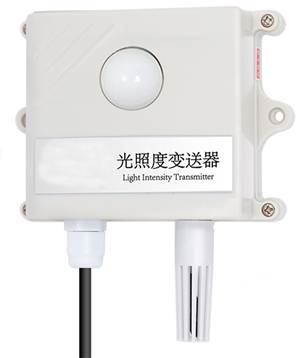

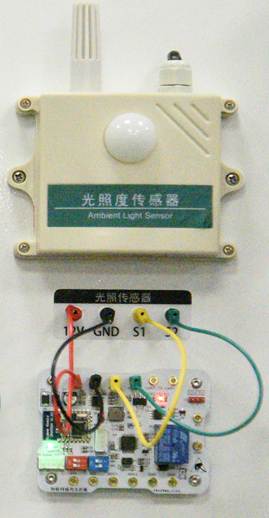

圖2-9 光照度傳感器實物圖 圖2-10 光照度傳感器實物接線圖
| 線色 | 說明 | |
| 電源 | 紅色（12V） | 電源正（12V） |
| 黑色（GND） | 電源負（GND） | |
| 通信 | 黃色（S1） | 485_A |
| 藍色（S2） | 485_B |
2.3.3 通訊協議
（1）通訊基本參數
| 編 碼 | 8位二進制 |
| 數據位 | 8位 |
| 奇偶校驗位 | 無 |
| 停止位 | 1位 |
| 錯誤校驗 | CRC（冗余循環碼） |
| 波特率 | 2400bit/s、4800bit/s、9600 bit/s可設，出廠默認為4800bit/s |
（2）數據幀格式定義
采用Modbus-RTU 通訊規約，格式如下：初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認0x01）。
功能碼：主機所發指令功能指示，本變送器只用到功能碼0x03（讀取寄存器數據）。
數據區：數據區是具體通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
主機問詢幀結構：
| 地址碼 | 功能碼 | 寄存器起始地址 | 寄存器長度 | 校驗碼低位 | 校驗碼高位 |
| 1字節 | 1字節 | 2字節 | 2字節 | 1字節 | 1字節 |
| 地址碼 | 功能碼 | 有效字節數 | 數據一區 | 第二數據區 | 第N數據區 | 校驗碼 |
| 1字節 | 1字節 | 1字節 | 2字節 | 2字節 | 2字節 | 2字節 |
（3）通訊協議示例及解釋
（0~65535以1Lux為單位讀取或0~200000以百Lux為單位讀�。�問詢幀
| 地址碼 | 功能碼 | 起始地址 | 數據長度 | 校驗碼低位 | 校驗碼高位 |
| 0x01 | 0x03 | 0x00 0x06 | 0x00 0x01 | 0x64 | 0x0B |
| 地址碼 | 功能碼 | 返回有效字節數 | 數據區 | 校驗碼低位 | 校驗碼高位 |
| 0x01 | 0x03 | 0x02 | 0x05 0x30 | 0xBB | 0x00 |
1）產品為0~65535量程變送器，單位為1Lux
0530 H(十六進制) = 1328=> 光照度=1328 Lux
2）產品為0~200000量程變送器，單位為百Lux
0530 H(十六進制) = 1328=> 光照度=132800 Lux
