溫濕度傳感器
本教材選用的溫濕度傳感器廣泛適用于農業大棚/花卉培養等需要溫濕度監測的場合。傳感器內輸入電源，感應探頭，信號輸出三部分完全隔離。安全可靠，外觀美觀，安裝方便。設備采用高靈敏度數字探頭， 信號穩定，精度高。具有測量范圍寬、線形度好、防水性能好、使用方便、便于安裝、傳輸距離遠等特點。2.4.1 傳感器參數
| 直流供電（默認） | DC 10-30V | |
| 最大功耗 | 0.4W | |
|
精度 |
±3%RH(60%RH,25℃) | |
| ±0.5℃（25℃） | ||
| 變送器電路工作溫度 | -40℃~+60℃，0%RH~80%RH | |
| 探頭工作溫度 | -40℃~+120℃，默認-40℃~+80℃ | |
| 探頭工作濕度 | 0%RH-100%RH | |
| 溫度顯示分辨率 | 0.1℃ | |
| 濕度顯示分辨率 | 0.1%RH | |
| 溫濕度刷新時間 | 1s | |
| 長期穩定性 | 濕度 | ≤1%RH/y |
| 溫度 | ≤0.1℃/y | |
| 響應時間 | 濕度 | ≤8s(1m/s風速) |
| 溫度 | ≤25s(1m/s風速) | |
| 輸出信號 | 485(Modbus協議) | |
| 安裝方式 | 壁掛式 | |
2.4.2 硬件連接
電源接口為寬電壓電源輸入10-30V 均可。485 信號線接線時注意 A\B 兩條線不能接反，總線上多臺設備間地址不能沖突。

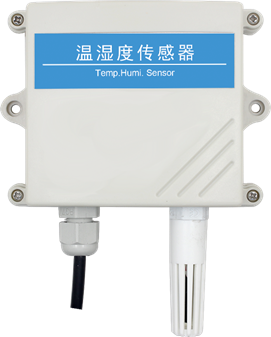

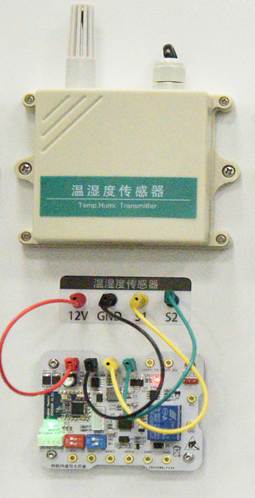

圖2-12 溫濕度傳感器實物圖 圖2-13 溫濕度傳感器實物接線圖
| 線色 | 說明 | |
| 電源 | 紅色（12V） | 電源正（12V） |
| 黑色（GND） | 電源負（GND） | |
| 通信 | 黃色（S1） | 485_A |
| 藍色（S2） | 485_B |
2.4.3 通訊協議
（1）通訊基本參數
| 編 碼 | 8位二進制 |
| 數據位 | 8位 |
| 奇偶校驗位 | 無 |
| 停止位 | 1位 |
| 錯誤校驗 | CRC（冗余循環碼） |
| 波特率 | 2400bit/s、4800bit/s、9600 bit/s可設，出廠默認為4800bit/s |
（2）數據幀格式定義
采用Modbus-RTU 通訊規約，格式如下：初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認0x01）。
功能碼：主機所發指令功能指示，本變送器只用到功能碼0x03（讀取寄存器數據）。
數據區：數據區是具體通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
主機問詢幀結構：
| 地址碼 | 功能碼 | 寄存器起始地址 | 寄存器長度 | 校驗碼低位 | 校驗碼高位 |
| 1字節 | 1字節 | 2字節 | 2字節 | 1字節 | 1字節 |
| 地址碼 | 功能碼 | 有效字節數 | 數據一區 | 第二數據區 | 第N數據區 | 校驗碼 |
| 1字節 | 1字節 | 1字節 | 2字節 | 2字節 | 2字節 | 2字節 |
（3）通訊協議示例以及解釋
舉例：讀取設備地址0x01的溫濕度值問詢幀（16進制）：
| 地址碼 | 功能碼 | 起始地址 | 數據長度 | 校驗碼低位 | 校驗碼高位 |
| 0x01 | 0x03 | 0x00 0x00 | 0x00 0x02 | 0xC4 | 0x0B |
| 地址碼 | 功能碼 |
返回有效 字節數 |
濕度值 | 溫度值 |
校驗碼 低位 |
校驗碼 高位 |
| 0x01 | 0x03 | 0x04 | 0x01 0xE6 | 0xFF 0x9F | 0x1B | 0xA0 |
當溫度低于 0 ℃ 時溫度數據以補碼的形式上傳。
溫度：FF9F H(十六進制)= -97 => 溫度 = -9.7℃
濕度計算：
濕度：1E6 H (十六進制)= 486 => 濕度 = 48.6%RH
