旋風除塵器性能測定實驗臺，旋風除塵實驗裝置
2024-12-26 09:48旋風除塵是指利用旋轉的含塵氣流所產生的離心力，將顆粒污染物從氣體中分離出來的過程，主要設備為旋風除塵器。
旋風除塵器使含塵氣流作旋轉運動，借助離心力將塵粒從氣流中分離并捕集于器壁，再借助重力作用使塵粒落入灰斗。當含塵氣體從進氣口切向進入旋風筒體時，氣流旋轉，塵粒在離心力的作用下被甩向筒壁，并沿筒壁下落至灰斗中，而凈化后的氣體則由排氣口排出。
設備特點：
1.旋風除塵實驗裝置布局合理、美觀，結構清晰，整體感強。
2.旋風分離器由透明有機玻璃制成，可直接觀察在不同工況條件下粉塵在分離器中的工作狀態。
實驗目的：
1.觀察含粉塵的氣流在旋風分離器內的運動狀況。
2.了解旋風分離器的除塵原理，計算除塵效率。
主要配置：
粉塵加入瓶、粉塵接受瓶、風機、旋風分離器、風量調節閥、電路控制系統、不銹鋼框架、控制屏。
技術參數：
1.環境溫度：5℃～40℃，配電：220V，250W。
2.粉塵加入瓶、粉塵接受瓶等均由304不銹鋼制成。
3.除塵效率：70%~80%；氣體含塵濃度：<50g/ m3；處理粉塵粒徑：20～200μm 。
4.風機：風量480m3/h，風壓1300Pa，功率250W，轉速2800r/min。
5.標準旋風分離器：直徑Φ200mm，分離器內筒出口連接收集裝置，收集密度小的物料，有機玻璃制成。
6.尾氣收集裝置含收集罩和收集管道。
7.控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
8.外形尺寸：1200×500×1600mm，框架為可移動式設計，帶腳輪及禁錮腳。
旋風除塵器使含塵氣流作旋轉運動，借助離心力將塵粒從氣流中分離并捕集于器壁，再借助重力作用使塵粒落入灰斗。當含塵氣體從進氣口切向進入旋風筒體時，氣流旋轉，塵粒在離心力的作用下被甩向筒壁，并沿筒壁下落至灰斗中，而凈化后的氣體則由排氣口排出。

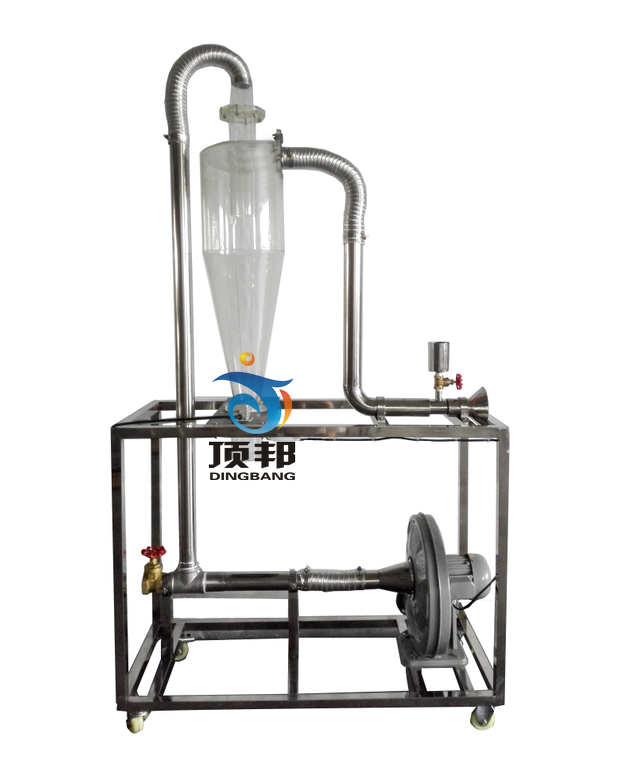

DB-CC/XF 旋風除塵實驗裝置
1.旋風除塵實驗裝置布局合理、美觀，結構清晰，整體感強。
2.旋風分離器由透明有機玻璃制成，可直接觀察在不同工況條件下粉塵在分離器中的工作狀態。
實驗目的：
1.觀察含粉塵的氣流在旋風分離器內的運動狀況。
2.了解旋風分離器的除塵原理，計算除塵效率。
主要配置：
粉塵加入瓶、粉塵接受瓶、風機、旋風分離器、風量調節閥、電路控制系統、不銹鋼框架、控制屏。
技術參數：
1.環境溫度：5℃～40℃，配電：220V，250W。
2.粉塵加入瓶、粉塵接受瓶等均由304不銹鋼制成。
3.除塵效率：70%~80%；氣體含塵濃度：<50g/ m3；處理粉塵粒徑：20～200μm 。
4.風機：風量480m3/h，風壓1300Pa，功率250W，轉速2800r/min。
5.標準旋風分離器：直徑Φ200mm，分離器內筒出口連接收集裝置，收集密度小的物料，有機玻璃制成。
6.尾氣收集裝置含收集罩和收集管道。
7.控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
8.外形尺寸：1200×500×1600mm，框架為可移動式設計，帶腳輪及禁錮腳。
