氫燃料電池實訓汽車，氫能源汽車教學車實訓系統
2025-05-10 09:38

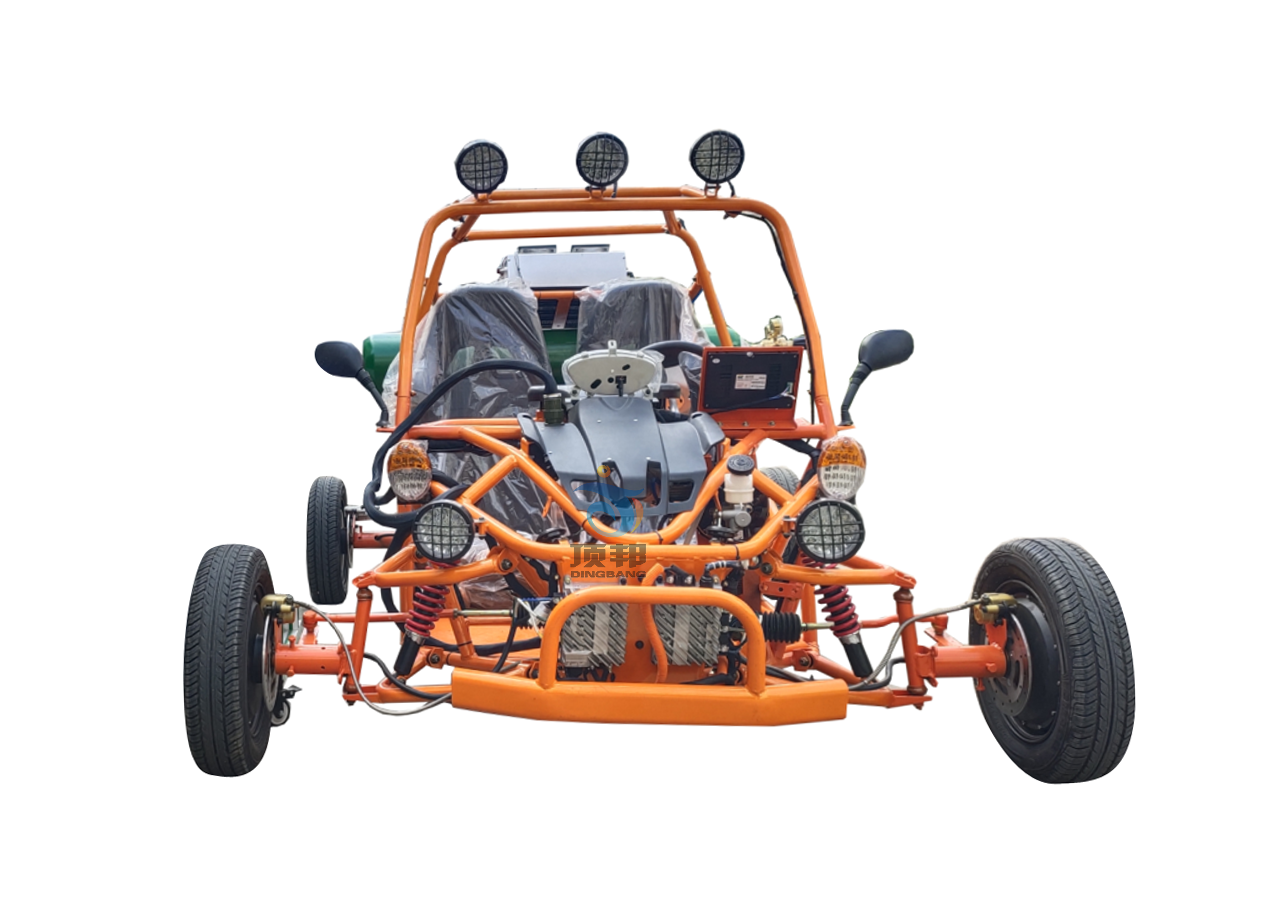

氫燃料電池實訓汽車以燃料電池電動汽車總成為基礎，燃料電池電動汽車各系統可運行，進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示燃料電池電動汽車各系統結構與原理及工作過程。設備能清晰展示燃料電池電動汽車的外形、各組成模塊的安裝位置及連接關系，使學生對電動汽車有更為直觀的認識，能提高學生在新能源汽車領域的技能。適用于各類型院校及培訓機構對燃料電池電動汽車整車理論和維修實訓的實訓教學需要。
氫燃料電池實訓汽車采用燃料電池發動機和高功率鋰離子電池為動力源，裝備4個輪轂電機驅動；采用自主開發的控制系統，集成了最新的線控轉向技術和制動能力回饋技術。
燃料電池電動整車可正常行駛，實訓功能齊全、操作方便、安全可靠、美觀大方。
二、主要用途
1．適用于各類型院校及培訓機構對燃料電池電動汽車各系統理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對燃料電池電動汽車各系統模塊各單元教學需要。
3．適用于汽車職業技能鑒定考核的需要。
4．適用于燃料電池電動汽車各系統各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三、結構組成
燃料電池電動汽車各系統正常運行的汽車總成、燃料電池電動整車起動運行所有相關的原車附件、燃料電池發動機、故障設置和排除系統、原車電路原理圖板及檢測端子、大容量蓄電池、加速機構、可移動臺架、臺架電源總開關、診斷座、散熱系統、實訓指導書及臺架操作說明書。
四、功能特點
1．燃料電池電動汽車各系統正常運行，保留完整的動力傳動系統及控制系統。設備可實現電動車的教學實訓，可使學員對其元器件及控制單元直觀的認識（包括控制器、驅動電機、動力電池、燃料電池發動機、充電機、DC/DC 轉換器、制動真空助力泵、倒車控制系統、暖風系統等）。
2．可實現燃料電池汽車保養與維護操作。
3．設可燃料電池實現汽車拆裝和工況演示。
4．故障模擬系統可模擬實際運行工況，設置多種系統常見故障。
5.★要求配備智能考核系統（提供演示視頻），智能設故，可由老師設置故障，學員分析并查找原因，智能故障設置系統配套專用12V開關電源，車輛斷電狀態下查找不影響故障設置；故障設置含斷路，偶發等現象；對比實驗臺面板圖上零件圖和接插口針腳，直接在故障部位測量，掌握實車故障分析和排除方法。
▲要求提供實智能考核系統來源證明文件,原件備查。
五、外形
設備外形：約2350*1500*1450mm
六、基本配置
電動車模塊
| 基本配置 | |
| 電機 | 48V2KWW,4只 |
| 傳動系統 | 輪轂電機 |
| 前后輪 | 前后7寸 |
| 前后減震 | 前后彈簧減震 |
| 剎車系統 | 前鼓剎后液壓碟剎 |
| 儀表 | |
| 燈光系統 | 大燈、轉向燈、剎車燈，控制開關類 |
| 開關操控系統 | |
| 車架 | 鋼制開放式 |
| 技術參數 | |
| 電機 | 48V2KWW3000轉 |
| 電機控制器 |
帶CAN-BUS通訊 帶標定軟件 |
| 鋰電池 | 48V60AH |
| 外觀尺寸（長*寬*高） | 約2350*1500*1450mm |
| 電池管理系統 |
帶CAN-BUS通訊 帶開發標定軟件 |
| 車載充電器 | 帶CAN-BUS通訊 |
| DC/DC | 配套 |
| 輔助電池 | 12V60AH |
燃料電池模塊
| 基本配置 | |
| 燃料電池帶控制器 | 50W |
| DC/DC | 配套 |
| 超級電容組 | 配套 |
