[規格型號]：	DB-PLCX3
[產品名稱]：	PLC變頻器觸摸屏綜合實驗箱
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

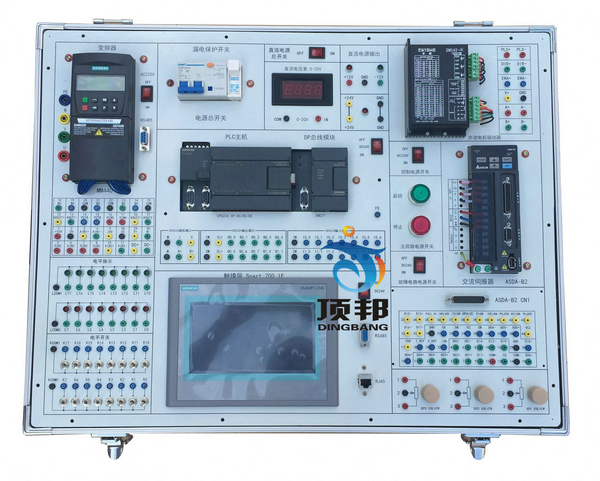

DB-PLCX3 PLC變頻器觸摸屏綜合實驗箱

圖片僅供參考

一、主要特點：
1、模塊化設計，主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上，各實驗模塊都有獨立的輸入、輸出、公共端。用戶可方便擴展自己的模塊，也為以后實驗系統的升級提供了保障。
2、直流電機和繼電器、傳感器都使用實物產品，提高了實驗的真實性和實用性。
3、配備MCGS工控組態軟件，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤，實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，使學生很快就能適應現場的實際操作。
4、這里學生可以了解掌握變頻器的結構、原理，變頻器的安裝與接口端子的使用、變頻器與PC機的通信、變頻器與觸摸屏的通信、變頻器自身參數的設置，及變頻器中電機運行參數（加速、減速、變速、力矩控制）的設置與優化。
當程序調試完成，可單獨使用觸摸屏來控制變頻系統，觸摸屏提供了圖形方式的人機界面，可以改變變頻器參數，控制變頻器運行。
5、實驗項目豐富，擴展靈活，使用可靠，在教學活動或項目開發中易于使用和維護，是目前國內市場上一款性價比極高的PLC教學實驗設備。

二、技術參數：
1、輸入電源：三相四線：~220V ±10％ 50Hz ，輸出電源24V、2A.
2、工作環境：溫度-10℃~+40℃相對濕度<85％(25℃)海拔<4000m
3、安全保護：本實驗裝置帶有漏電保護開關，具有漏電壓，漏電流自動切斷電源等功能。符合國家安全標準。
4、PLC主機采用西門子西門子S7-200 Smart SR40 輸入24點、輸出 16點;繼電器輸出;
5、觸摸屏采用西門子SMART 700 IE、6AV6 648-0CC11-3AX0
6、變頻器主機采用西門子SINAMICS V20 6SL3210-5BB13-7UV1 0.37KW
7、180W三相異步電動機

三、實驗內容
PLC實驗：
（一）可完成六類指令實驗:
第一類基本指令實驗；
第二類定時器及計數器指令實驗；
第三類移位寄存器指令實驗；
第四類置位/復位及脈沖指令實驗；
第五類跳轉指令實驗；
第六類常用功能指令實驗；
（二）可完成九個模塊控制實驗項目：
1、交通信號燈的自動控制；
2、機械手的自動控制；
3、舞臺藝術燈的控制；
4、交流電機Y/Δ形起動的控制（電機通過小直流電機模擬轉動）。
5、液體混合裝置的自動控制（攪拌機通過小直流電機模擬轉動）。
6、水塔水位的自動控制；
7、四級傳送帶的模擬運行；
8、郵件分揀系統的模擬運行；
9、裝配流水線控制
觸摸屏實驗
1、WINCC fl exible 組態軟件安裝使用
2、基本指令編程練習實驗
3、組態演示實驗
4、組態變量定義與管理實驗
5、組態的動畫連接實驗
6、用戶腳本程序?qū)嶒?br /> 7、報警顯示與報警數據報表輸出實驗
8、基于觸摸屏的控制方式實驗
變頻器實驗
1、變頻器認識和參數調試實驗
2、外部控制變頻器輸出頻率實驗
3、模擬量控制變頻器輸出頻率實驗
4、模擬量輸入控制電機轉速實驗
5、變頻器頻率跳變實驗
6、外部端子點動控制實驗
7、變頻器無級調速實驗
8、PID變頻調速控制實驗
9、速度閉環定位控制實驗
四、指導書、軟件及其它

1	《實訓指導書》	S7-200 Smart		1本
2	PLC使用手冊	S7-200 Smart	光盤	1套
3	觸摸屏使用手冊	SMART 700 IE		1套
4	變頻器使用手冊	SINAMICS V20		1套
3	編程軟件	STEP 7 MicroWIN V4.0 SP9	光盤	1套
4	組態軟件	WinCC flexible 2008
5	事例程序
6	測試線			1套
7	保險管		整套設備配置	1盒

友情提示：

1、貨品驗收：閣下收貨時請檢查PLC變頻器觸摸屏綜合實驗箱的貨品外觀，核實PLC變頻器觸摸屏綜合實驗箱的數量及配件，拒收處于受損狀態的PLC變頻器觸摸屏綜合實驗箱；

2、質保：頂邦將為閣下提供PLC變頻器觸摸屏綜合實驗箱產品說明書內的質保條件和質保期，在質保范圍內提供對PLC變頻器觸摸屏綜合實驗箱的免費維修，超出條件承諾時提供對PLC變頻器觸摸屏綜合實驗箱的有償維修；

3、退換貨：閣下單方面原因?qū)е碌腜LC變頻器觸摸屏綜合實驗箱選型錯誤或PLC變頻器觸摸屏綜合實驗箱購買數量錯誤，造成PLC變頻器觸摸屏綜合實驗箱的退換貨要求，將不被接受；

4、貨期：PLC變頻器觸摸屏綜合實驗箱的發貨期為參考值，如您需要了解PLC變頻器觸摸屏綜合實驗箱的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對PLC變頻器觸摸屏綜合實驗箱有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關PLC變頻器觸摸屏綜合實驗箱的咨詢。
