主頁 > 產品介紹 > 汽車新能源教學設備 > 新能源汽車電工電子實驗臺 2025-02-28

[規格型號]：	DB-QC87
[產品名稱]：	新能源汽車電工電子實驗臺
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

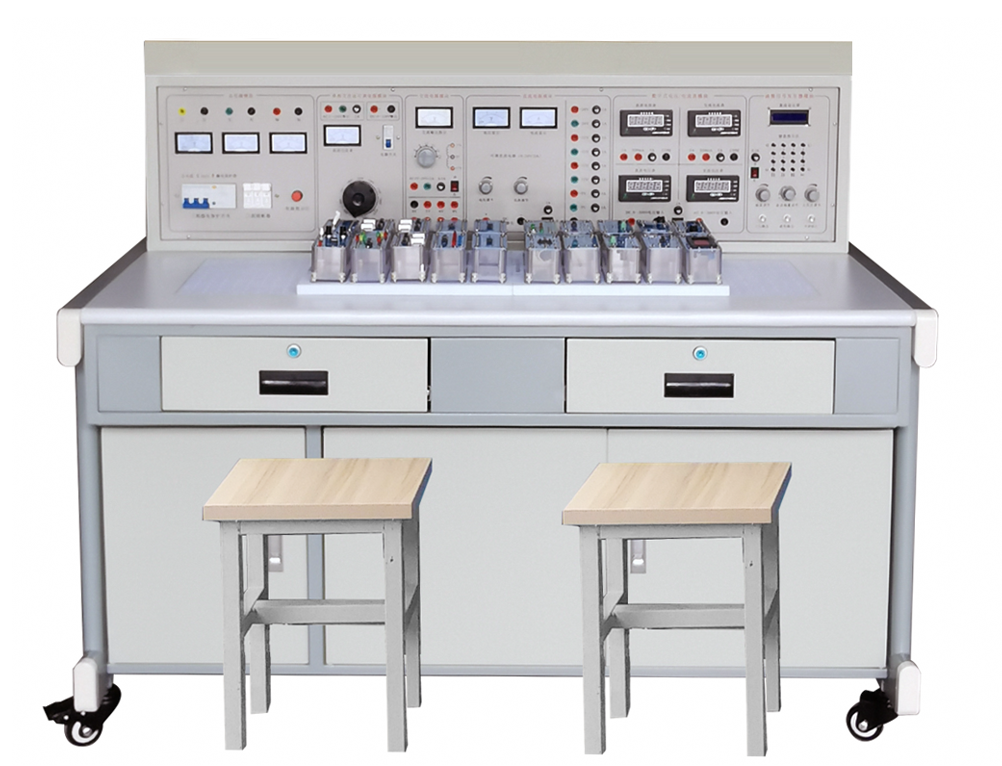

DB-QC87 新能源汽車電工電子實驗臺

（一）設備概述
適用電氣類、電子類、機械類、機電類及一般汽車工程電工電子類專業的<模擬電子技術>、<數字電子技術>、<電工基礎>、<電工原理>、<電路與磁路>、<電工學>、<電力電子技術>等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，可以滿足電子實訓。
（二）技術參數
1.工作電源：AC380V±10% 50Hz ；
2.溫度：－10～40℃；環境濕度：≤90%（25℃）；
3.外形尺寸：≥1500×700×1250mm ；
4.整機功耗：≤700V.A ；
5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
（三）配置及功能
實訓裝置由實訓臺、電源控制屏、實訓模塊、實訓工具等組成。
1.電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交直流電源、信號源和測量?jī)x表等，具體功能如下：
（1）交流電源
1) 高壓交流電源：多路AC220V電源接口，可為外配儀器設備提供工作電源。
2) 低壓交流電源：分七檔可調，輸出端具有短路保護、過載保護及自動復位功能，同時還提供帶中心抽頭雙17V交流電源。
（2）直流電源
1) 可調直流電源：多路0.0V～30V/2A連續可調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。
2) 固定直流電源：±12V/1A、±5V/1A固定輸出，每路均具有短路保護措施。
（3）測量?jī)x表
數字直流電流表：測量范圍：0～2000mA，三位半數顯。
數字直流電壓表：測量范圍：0～30V，三位半數顯。
（4）功率函數信號發生器/頻率計
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗≤50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍：0.1HZ~3MHz, 應可采用鍵盤直接輸入數字設定頻率。
4）輸出幅度采用電位器調節，正弦波輸出具有20db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍≥100MHz，可自動換檔。
（5）十進制電阻箱1只。
提供0-900歐姆/0.3A可調電阻1組，帶有波段開關1個。
提供0-90歐姆/1A可調電阻1組，帶有波段開關1個。
提供0-9歐姆/2A可調電阻1組，帶有波段開關1個。
提供0-0.9歐姆/2A可調電阻1組，帶有波段開關1個。
2.實訓桌
實訓桌為鐵質噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固。實訓桌下方設有柜子，可以放置實訓模塊和工具以及資料等，還設有四個帶剎車的輪子，便于移動和固定。
3.實訓模塊
實訓模塊由透明元件盒及PCB板構成，元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電工電子實訓線路；使實訓具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便的任意組合實訓線路，以完成不同的實訓項目等。

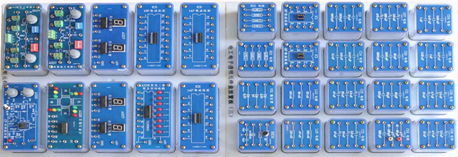

實訓模塊

（四）應可以完成的實訓項目
電子元件的認識
1.電阻的認識與測量。
2.電容的認識與測量。
3.二極管的認識與測量。
4.三極管的認識與測量。
5.電感的認識與測量。
直流電路：
項目一、電氣儀表的使用和測量誤差的計算；
項目二、電路元件伏安特性的測繪；
項目三、未知電阻的測量―非線性電路的研究、白熾燈燈絲溫度的測定及單臂電橋電路的應用（綜合應用項目）；
項目四、電位、電壓的測定及電路電位圖的繪制；
項目五、基爾霍夫定律的驗證與應用；
項目六、常用供電電路特點和電子電路最大功率輸出條件的研究；
項目七、實際直流穩壓電源和直流穩流電源的研究（綜合應用項目）；
項目八、疊加定理的驗證與應用―多信號疊加控制電路的研究（綜合應用項目）；
項目九、戴維南定理和電橋電路的應用―銅電阻溫度計電路的研究（綜合應用項目）
交流電路：
項目十、電阻電感串聯電路（日光燈電路）的分析與研究；
項目十一、阻容移相電路的應用―調光臺燈電路的研究（綜合應用項目）；
項目十二、交流電路的功率及功率因數的測量及提高線路功率因數的方法及其意義的研究；
項目十三、 R、L、C元件在交流電路中的阻抗與頻率特性的研究與應用―整流濾波電路的研究；
項目十四、 R、L、C串聯諧振電路的；
項目十五、三相四線制負載電壓，電流的測量；
項目十六、三相三線制對稱負載星形及三角形接法時負載電壓與電流的測定四）磁路自感、互感與變壓器；
項目十七、自感系數的測定、電路斷電時電感尖峰電壓的測量及抑制的方法；
項目十八、互感電路的研究；
項目十九、單相變壓器特性的研究；
項目二十、單相變壓器并聯運行特點的研究五）電路暫態過程；
項目二十一、一階電路暫態過程的研究；
項目二十二、微分電路和積分電路及其應用（綜合應用項目）

友情提示：

1、貨品驗收：閣下收貨時請檢查新能源汽車電工電子實驗臺的貨品外觀，核實新能源汽車電工電子實驗臺的數量及配件，拒收處于受損狀態的新能源汽車電工電子實驗臺；

2、質保：頂邦將為閣下提供新能源汽車電工電子實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對新能源汽車電工電子實驗臺的免費維修，超出條件承諾時提供對新能源汽車電工電子實驗臺的有償維修；

3、退換貨：閣下單方面原因?qū)е碌男履茉雌囯姽る娮訉?shí)驗臺選型錯誤或新能源汽車電工電子實驗臺購買數量錯誤，造成新能源汽車電工電子實驗臺的退換貨要求，將不被接受；

4、貨期：新能源汽車電工電子實驗臺的發貨期為參考值，如您需要了解新能源汽車電工電子實驗臺的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對新能源汽車電工電子實驗臺有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關新能源汽車電工電子實驗臺的咨詢。
