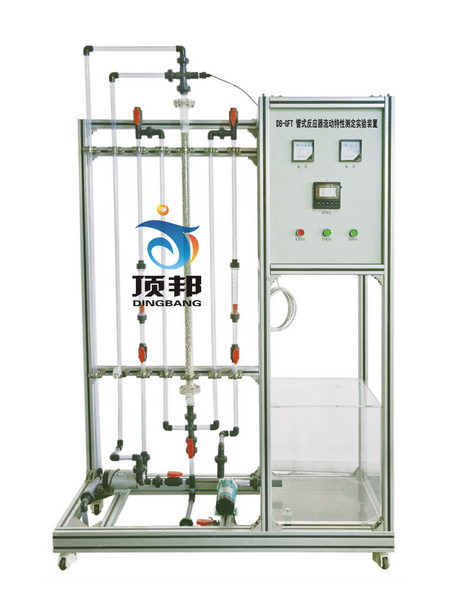

管式反應器流動特性實驗裝置，流動特性實驗臺
2025-03-11 06:59 管式反應器，又稱管狀反應器或管道反應器，是一種常用于化工、石化、制藥和精細化學品生產中的設備。其結構通常由一系列長而細的管子組成，這些管子可以是直的也可以是盤繞的，內部填充有催化劑或者作為反應介質的空間。管式反應器具有獨特的流動特性。
| 技術指標 | 說 明 | |||
| 裝置功能 |
1、 了解連續均相管式循環反應器的返混特性。 2、 通過脈沖法測管式反應器停留時間分布。 3、 分析觀察連續均相管式循環反應器的流動特征。 4、 研究不同循環比下的返混程度，計算模型參數n。 |
|||
| 主要配置 | 管式反應器、流量計、水箱、循環泵、數顯電導率儀、閥門、管路、高品質鋁合金型材框架。 | |||
| 公用設施 |
水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。 電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 實驗物料：自來水、KCl溶液 |
|||
| 技術參數 |
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。 2、管式反應器：直徑φ40mm，長度1300mm；填料類型及尺寸：拉西環，Ф4mm。 3、水泵：微型磁力泵，流量12L/min，揚程6m，功率30W。 4、循環泵：不銹鋼增壓泵，流量12L/min，揚程10m，功率90W。 5、水流量：6-60L/h和25～250L/h，液體轉子流量計，觀察、控制流量。 6、電導率儀：在線電導率檢測儀，0-104S·cm），信號輸出：光電耦合器隔離保護4-20ma信號輸出，電導電極：1支。485通訊接口轉換，標準MODBUS RTU通訊協議，自動數據處理與屏幕顯示實驗曲線、數據，自動溫度補償：0-100℃。 7、控制示蹤劑加入量5~10ml/次。 8、水箱：80L，透明有機玻璃材質。 9、管路：透明，壁厚≥2.0mm，透明可視材質。 10、304不銹鋼儀表柜：內外雙面噴塑，各項操作及顯示、調節、控制全在控制屏面板進行。 12、外形尺寸：1300×500×2000mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 13、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 進水流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
| 循環流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
| 濃度 | 在線電導率儀 | 數字顯示 | 無 | |
